在現代醫學診斷領域，電子腸胃鏡無疑是消化道疾病篩查和診斷的“金標準”。它不再是一根簡單的“照明看路”的管子，而是一套集成了精密機械、先進光學和智能電子的復雜系統。在這套系統中，光學鏡片與濾光片共同構成了其視覺核心，賦予了醫生超越人眼的觀察能力，尤其是濾光片，更是實現早期癌精準診斷的“靈魂”所在。

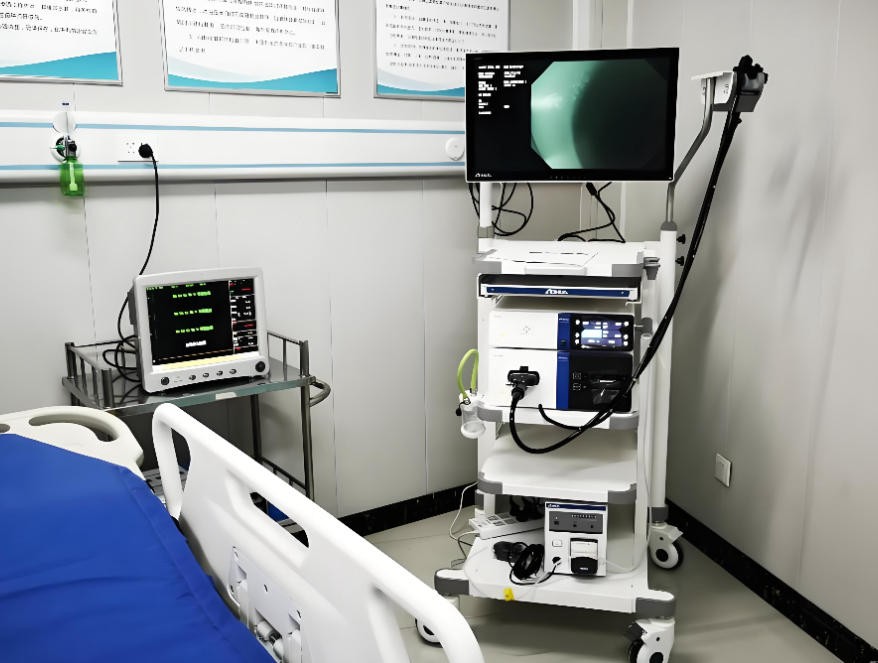

（圖源網絡，侵刪）

一、 腸胃鏡光學系統概述：從成像到洞察

要理解濾光片的作用，首先需要了解現代電子腸胃鏡的光學系統是如何工作的。其成像鏈路由以下幾個關鍵部分組成：

前端模組：這是內鏡的“鏡頭”，包含：

照明透鏡：導光纖維或LED光源將光從此處射出，照亮組織。

物鏡組：一套微小的光學透鏡組，負責收集從組織反射回來的光線，并在傳感器上形成清晰的圖像。它決定了視野、景深和基礎分辨率。

圖像傳感器：一塊微型的CMOS或CCD傳感器，直接將光信號轉換為電信號。

圖像處理系統：對傳感器傳來的信號進行處理，包括白平衡、降噪、邊緣增強等，最終生成我們?cè)陲@示器上看到的彩色視頻圖像。

在這個基礎成像框架之上，濾光片通過精確控制光線的“顏色”（波長），實現了功能的飛躍。

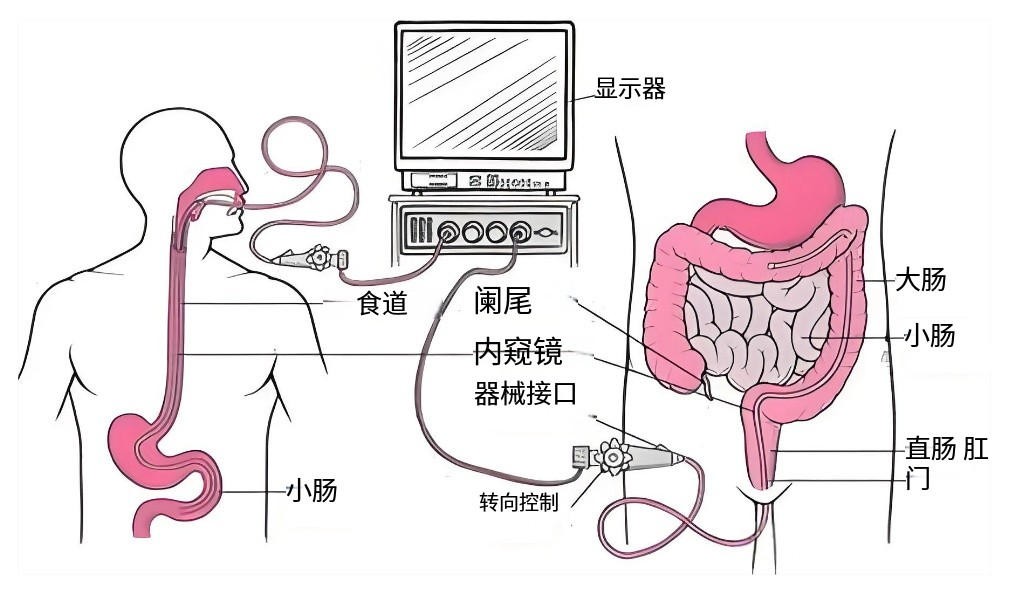

（腸胃鏡演示圖）

二、 濾光片的核心應用：從“看見”到“看清”的質變

濾光片在腸胃鏡中并非單一元件，而是根據不同功能，以集成在光源或傳感器端的方式協同工作。其主要應用可分為基礎性和診斷性兩大類。

應用一：基礎色彩還原——拜耳濾光片

即使在最普通的白光模式下，濾光片也默默發揮著關鍵作用?，F(xiàn)代電子腸胃鏡的圖像傳感器前方，覆蓋著一層拜耳濾光片陣列。這不是一個單獨的鏡片，而是由無數個微小的紅、綠、藍三原色濾光片單元按特定規律排列組成的矩陣。每個像素點只能感應一種顏色的光強，通過復雜的算法插值，最終合成我們所見的全彩圖像。這是所有電子彩色成像的基石。

應用二：精準診斷之王——窄帶成像技術中的濾光片

窄帶成像是濾光片技術最卓越的體現，它徹底改變了消化道早期癌的診斷模式。

1. 原理：利用血紅蛋白對特定波長藍、綠光吸收最強的光學特性。NBI系統通過濾光片將傳統的白色寬譜光，“過濾”成兩條中心波長分別為415nm（藍光）和540nm（綠光）的窄帶光。

415nm藍光：穿透力最淺，被黏膜最表層的毛細血管強烈吸收，使之在圖像中呈現為清晰的深棕色。

540nm綠光：穿透稍深，主要顯示黏膜下層的血管。

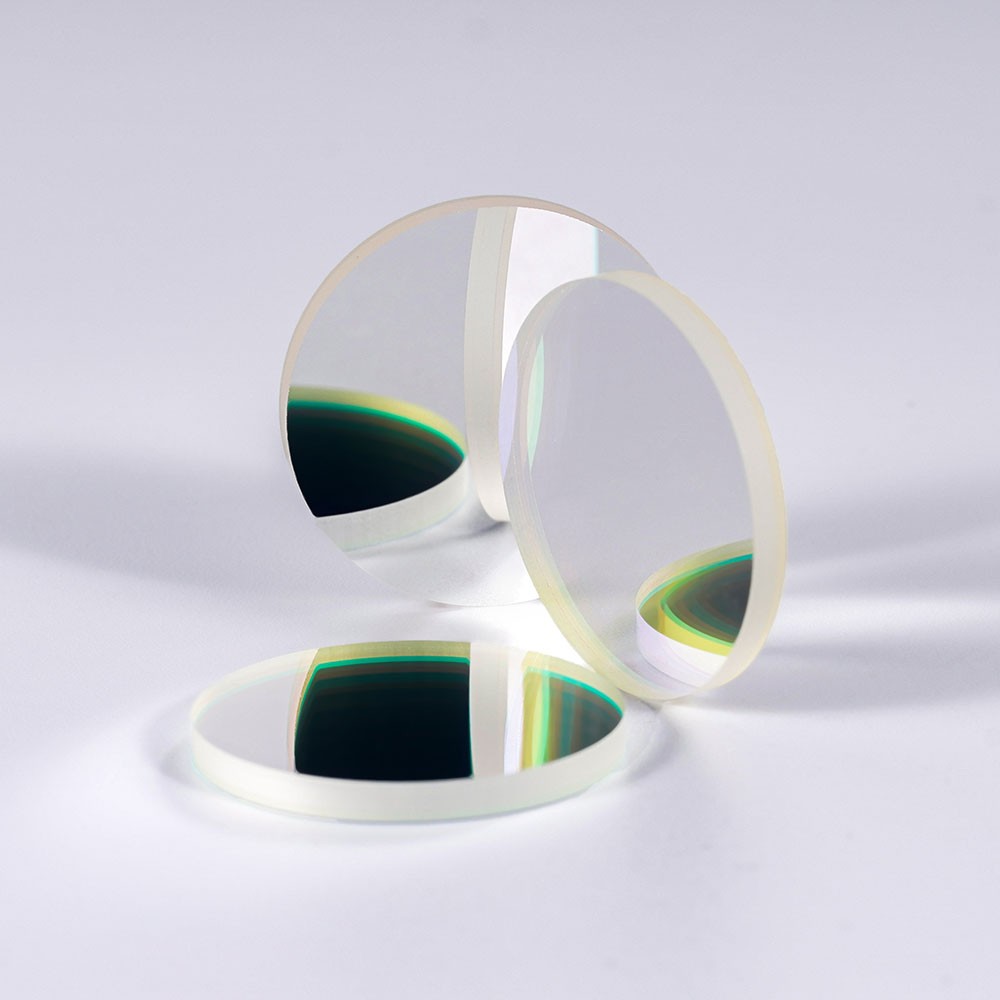

（NBP415窄帶濾光片）

2. 濾光片的技術剖析：在NBI系統中，核心是精密到納米級的帶通濾光片。

濾光片類型：帶通濾光片。

核心波段與參數：

415nm波段：

中心波長：嚴格控制在415nm ± 2nm以內。

半高寬：極窄，通常在20-30nm。目的是確保光譜的純凈，只讓能最有效被血紅蛋白吸收的窄帶藍光通過，最大限度地排除背景干擾光。

峰值透射率：>90%。保證照明亮度，避免因?yàn)V光導致圖像昏暗。

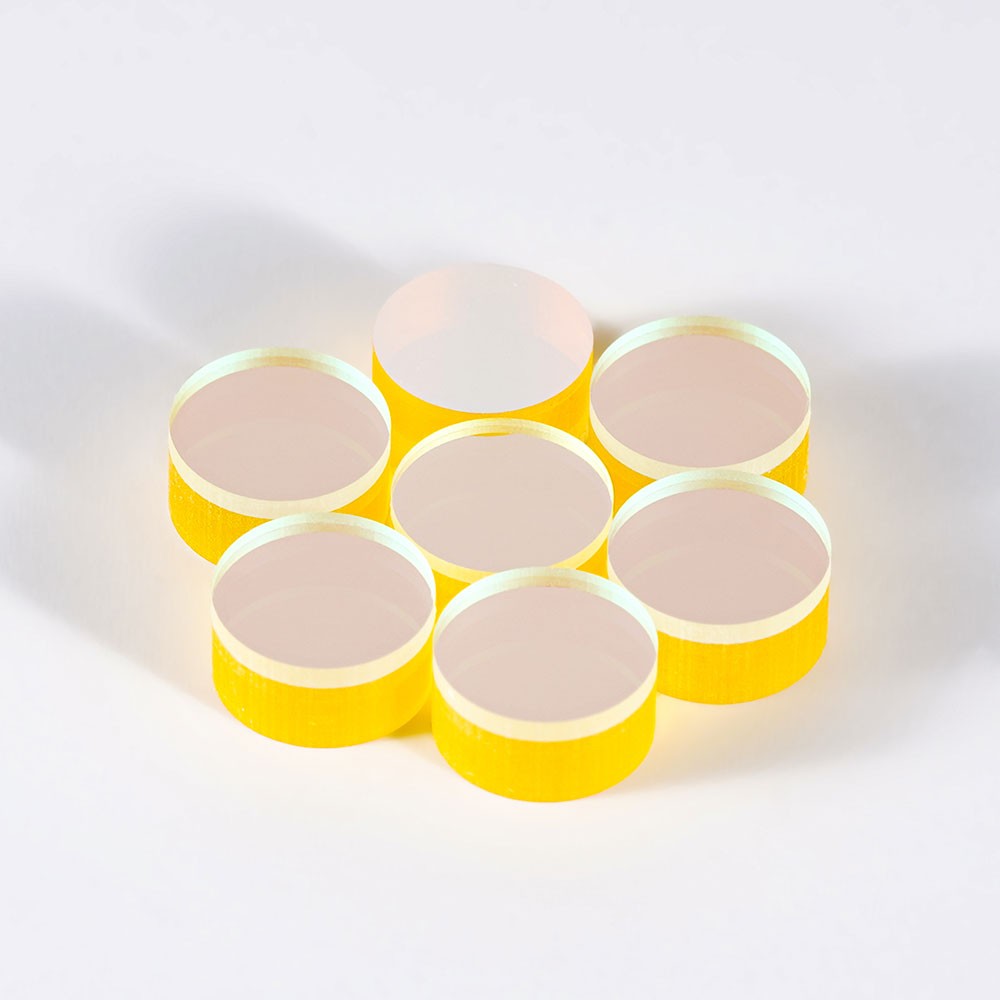

（NBP540窄帶濾光片）

540nm波段：

中心波長：540nm ± 2nm。

半高寬：同樣為20-30nm的窄帶。

截止深度：兩個波段濾光片在通帶之外的區域，都需要極高的截止深度（光學密度OD > 4），即透射率低于0.01%，確保兩個通道的光譜不會相互“串?dāng)_”。

3. 實現的臨床效果：
通過這種精準的光譜控制，NBI能夠：

極大增強血管對比度：黏膜表面的微細血管網絡（IPCL）清晰可見，如同被“電子染色”。

凸顯黏膜結構：腺管開口形態更加分明。

發現早期病變：早期癌變組織通常伴隨異常的微血管增生和形態扭曲，這些變化在NBI下會呈現為特征性的棕色斑塊或不規則網狀結構，引導醫生進行精準活檢，將診斷關口前移。

應用三：探索功能成像——熒光與分光技術中的濾光片

除了NBI，其他高級模式也依賴于濾光片。

自體熒光成像：某些正常組織（如膠原蛋白）在受藍光激發時會發出微弱熒光，而癌變組織會減弱或改變這種熒光。該系統使用激發濾光片產生藍光，并用發射濾光片捕捉特定的熒光信號，通過熒光強度的變化來提示可疑區域。

分光色彩技術：如富士膠片的FICE、賓得的i-SCAN等。它們可能通過光學濾光片，或結合軟件算法對傳感器捕獲的原始光譜信息進行重建，來模擬NBI的效果，其物理基礎同樣是精確的光譜分離。

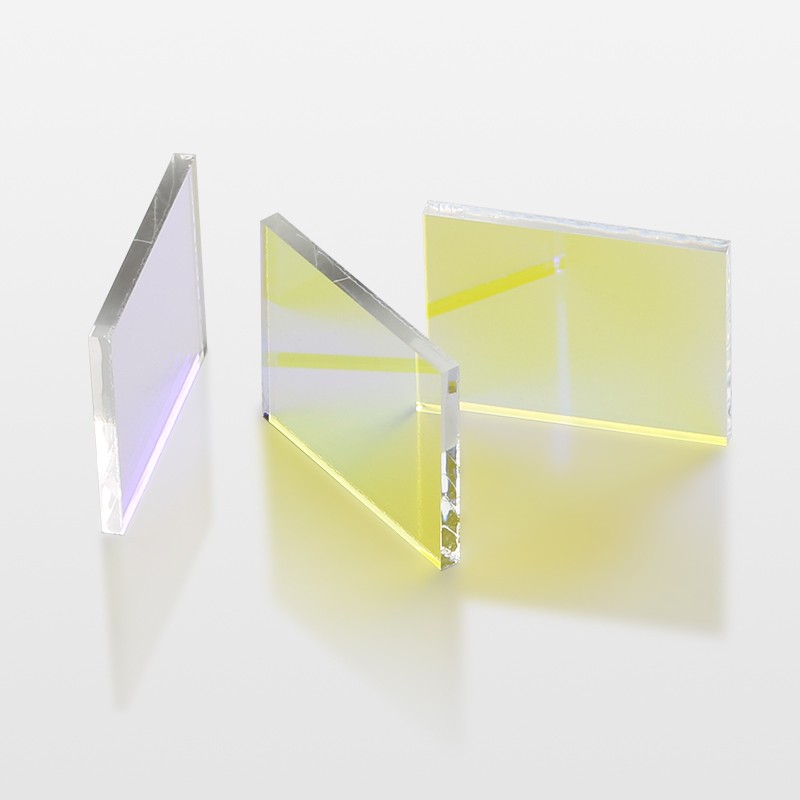

（分光鏡）

三、 濾光片的嚴苛要求：從納米精度到臨床考驗

用于醫療內鏡的濾光片，必須滿足一系列遠超普通光學元件的苛刻要求。

納米級鍍膜精度：濾光片的性能通過真空鍍膜技術實現。膜層厚度需要控制在納米級別，任何微小偏差都會導致中心波長漂移，直接影響診斷準確性。這要求極高的鍍膜工藝穩定性和一致性。

環境可靠性與耐久性：

硬質耐磨鍍膜：濾光片表面必須采用離子輔助沉積等工藝形成硬質膜，以承受嚴格的日常清洗和擦拭。

滅菌耐受性：這是醫療設備的生命線。濾光片必須能承受數百次以上的高水平消毒、低溫等離子或環氧乙烷滅菌，而不出現膜層龜裂、老化、霧化或光學性能衰減。

溫濕度穩定性：需要在手術室和消毒儲存環境下保持穩定，確保性能不因環境溫濕度變化而漂移。

濾光片，這個在宏觀光學中或許不起眼的小元件，在微觀的腸胃鏡世界里，卻扮演著“智慧濾鏡”的關鍵角色。它通過納米級的精準控光，將人體組織內在的光學信息轉化為可視化的診斷影像，實現了從形態學觀察向功能學和分子影像學的跨越。未來，隨著多光譜成像、高光譜成像甚至拉曼光譜技術的發展，腸胃鏡中的濾光片系統將變得更加復雜和智能，例如采用可調諧聲光濾光片或液晶可調濾光片，實現無需切換即可在連續光譜中掃描的功能。這將進一步拓展醫生的視覺維度，為消化道疾病的精準診療開啟新的篇章。
